빠르고 멋진 건축 섹션 드로잉 렌더링을 위한 유용한 팁

디자인의 스토리를 즉시 전달할 수 있는 깔끔하고 매력적인 건축 단면도를 만드는 방법이 궁금한 적이 있나요? 건축 시각화의 세계에서 강력한 단면 도면은 입면도와 평면도로는 표현할 수 없는 방식으로 건물의 내부를 드러내어 노이즈를 차단할 수 있습니다.

기존에는 이러한 비주얼을 구현하려면 외부 플러그인을 사용하거나 포토샵과 같은 도구에서 후처리를 해야 하는 경우가 많았습니다. 하지만 D5 Render, 이제 추가 도구 없이도 소프트웨어 내에서 바로 멋진 단면도를 만들 수 있습니다.

🚀주요 요점 건축 단면도 그리기 마스터하기

• D5의 실시간 시각화 및 사용자 지정 옵션을 통해 섹션 드로잉의 세부 사항을 완벽하게 제어할 수 있습니다.
• D5의 단면 평면과 단면 큐브를 사용하면 정확하고 역동적인 건축 단면도를 쉽게 만들 수 있습니다.
• D5의 에셋 라이브러리에서 캐릭터, 차량, 가구를 추가하여 사실적인 컨텍스트로 섹션 렌더링을 향상하세요.
• 고유한 결과를 얻으려면 다음을 결합하세요. D5의 앰비언트 오클루전(AO) 및 윤곽선 모드를 사용하여 세련되고 예술적인 룩을 연출할 수 있습니다.

1. D5 Render에서 모델 설정하기

최고의 단면 도면은 잘 준비된 모델에서 시작됩니다. 다행히도 모델을 D5 Render 는 매우 간편합니다. 다음을 포함하여 이미 사용 중인 모든 주요 모델링 도구와 원활하게 동기화됩니다. SketchUp, Rhino, 등을 통해 진행 중인 작업을 D5로 바로 손쉽게 푸시할 수 있습니다. 일단 가져온 후에는 방대한 D5 에셋 라이브러리 와 강력한 툴킷을 통해 머티리얼을 적용하고, 조명을 설정하고, 완벽한 환경을 순식간에 제작할 수 있습니다.

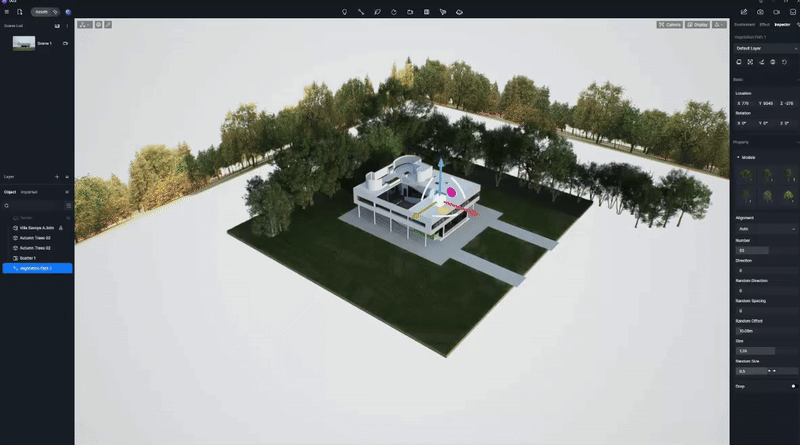

간단한 팁: 보다 몰입감 있는 분위기를 연출하려면 배경 평면을 추가하여 노출된 스카이라인과 같은 원치 않는 요소를 숨겨 보세요. 이렇게 하면 건물과 섹션 렌더링 자체에 시청자의 주의를 집중시키는 데 도움이 됩니다.

2. D5 Render 활용 정밀도를 위한 섹션 도구

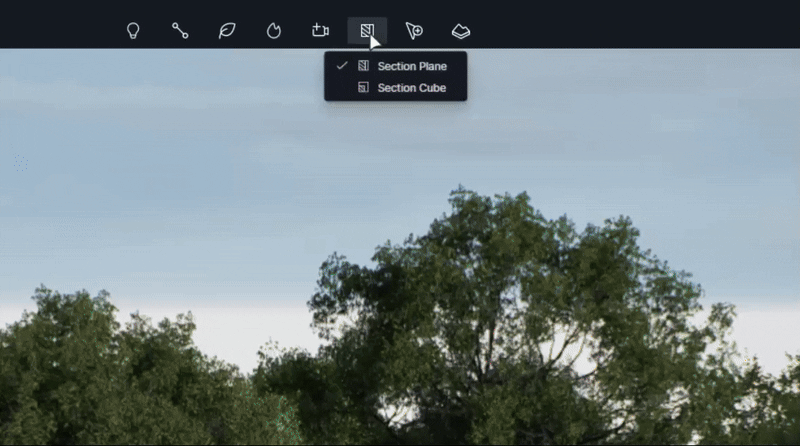

씬 설정이 완료되면 이제 정밀한 건축 섹션 제작의 핵심을 살펴볼 차례입니다. D5는 앱 내에서 바로 전용 단면 도구를 제공합니다. 이 강력한 기능은 모델을 절단할 수 있는 두 가지 주요 도구를 제공합니다. 단면 평면 및 섹션 큐브.

단면 평면: 깔끔한 2D 해부용

모델을 직관적으로 그래픽으로 살펴볼 수 있는 단면도가 필요한 경우 단면도는 이상적인 도구입니다.

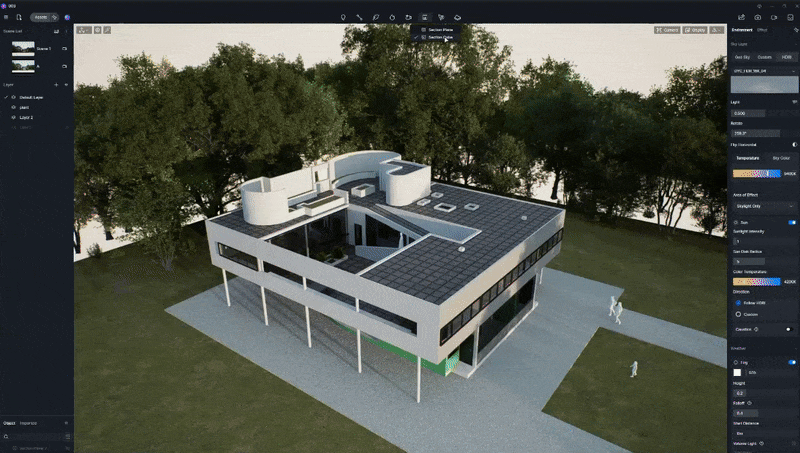

- 스마트 스냅: 단면 평면을 활성화하기만 하면 모델의 표면에 자동으로 스냅되어 벽, 바닥 또는 모든 구조 요소와 정렬하는 데 적합합니다.

- 사용자 지정 채우기: 채우기 옵션을 활성화하여 단색 또는 사용자 지정 패턴을 단면에 추가합니다. 평면도나 입면도와 같은 기술 도면의 가독성을 크게 향상시킵니다.

- 사실적인 조명: “빛의 영향”을 활성화하는 것을 잊지 마세요 - 이 미묘하지만 중요한 설정은 섹션 컷 내에서 자연스러운 조명을 만들어 다이어그램을 더욱 통합적이고 사실적으로 만듭니다.

섹션 큐브: 역동적인 3D 탐색을 위한

공간 관계를 더 복잡하게 분석하려면 섹션 큐브로 이동하세요.

• ‍정확한 배치: 큐브의 위치와 크기를 쉽게 조정하여 특정 건물 구역을 격리할 수 있습니다. 계단, 방 배치 또는 동선과 같은 주요 공간에 집중하세요.‍
• 다양한 관점: 건물 전체에 여러 섹션 큐브를 배치하여 외부 형태와 내부 기능을 모두 보여주는 종합적인 컷어웨이 뷰를 만들 수 있습니다.‍
• 동적 조정: 덕분에 D5 Render‘의 고유한 실시간 시각화를 사용하면 각 섹션 큐브의 위치와 치수를 즉석에서 미세 조정할 수 있습니다. 이를 통해 강조하고 싶은 특정 건축 특징을 강조하도록 즉시 뷰를 조정할 수 있으므로 프로세스 전반에 걸쳐 정확성과 유연성을 보장할 수 있습니다.

이를 통해 외관 형태와 정교한 내부 레이아웃에 대한 완벽한 스토리를 담은 하나의 강력한 건축 섹션 렌더링을 만들 수 있습니다.

3. 건축 섹션에 생명력 더하기

섹션 렌더링을 설정했으면 이제 렌더링에 생명을 불어넣을 차례입니다. D5 Render‘의 강력한 에셋 라이브러리를 사용하면 이 작업을 매우 쉽게 수행할 수 있습니다.

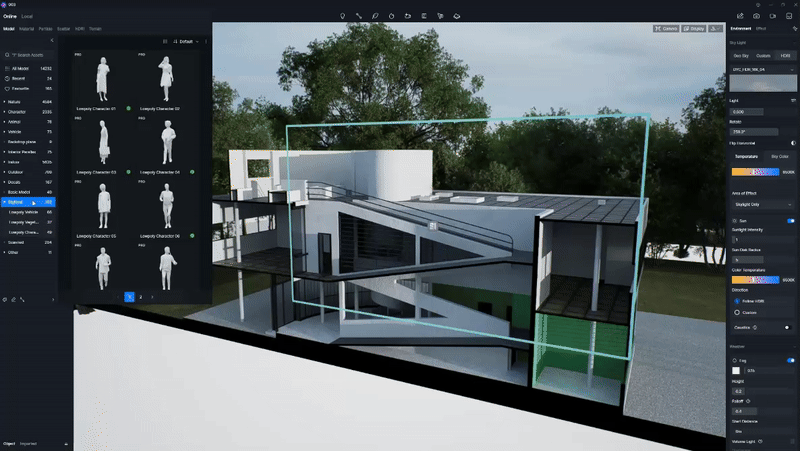

• 로 이동 D5의 에셋 라이브러리 를 클릭하고 “양식화” 모델 카테고리의 에셋을 살펴보세요. 여기에서 다양한 시각적 스타일에 매끄럽게 통합되도록 디자인된 엄선된 캐릭터, 차량, 가구, 식물을 만나볼 수 있습니다.
• 컷어웨이 뷰 내에 이러한 모델을 배치하면 컨텍스트, 스케일 및 관련성 있는 사실감을 즉시 추가하여 공간의 사용 의도를 정확하게 보여줄 수 있습니다. 예를 들어, 섹션 렌더링의 컷아웃 영역에 캐릭터와 차량을 배치하면 컨텍스트와 스케일을 제공하여 시각화가 더욱 사실적으로 느껴집니다.

이 단계는 디자인의 실제 기능과 분위기를 보여주는 데 매우 중요하며, 시각화가 사실적일 뿐만 아니라 사람이 살고 있는 것처럼 느껴지도록 합니다.

4. 고급 섹션 그리기: 독특한 결과물을 위한 블렌딩 기법

건축 섹션을 좀 더 양식화하거나 예술적으로 보이게 하고 싶은 분들을 위한 것입니다, D5 Render 는 몇 가지 옵션을 제공합니다.

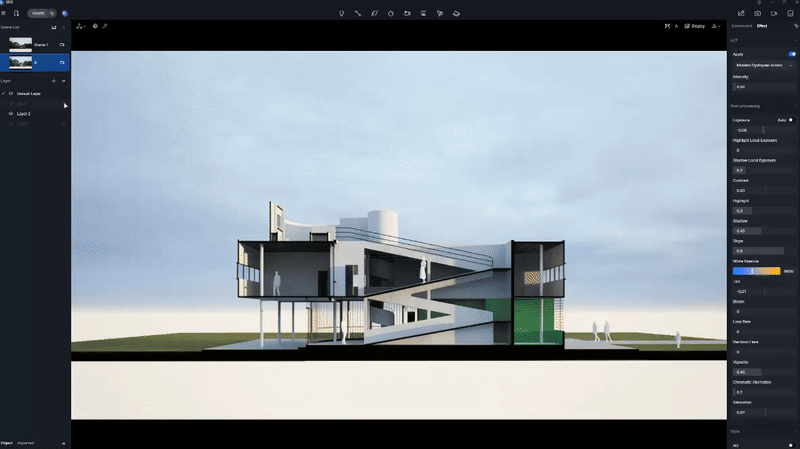

활성화 D5의 앰비언트 오클루전(AO): 이 기능은 오목한 부분의 어두운 부분을 강화하여 실내 공간에 깊이와 입체감을 부여합니다. AO 반경을 미세 조정하여 특정 영역에 그림자가 드리워지는 정도를 조정하여 렌더링이 더욱 세련되고 전문적으로 보이도록 만들 수 있습니다.

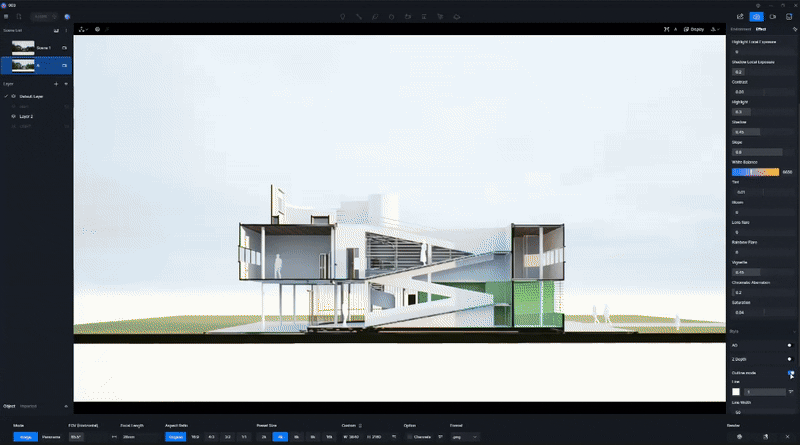

개요 모드 마스터하기: 구조를 돋보이게 하는 선명한 그래픽을 원한다면 윤곽선 모드를 켜세요. 흰색 배경과 굵은 검은색 윤곽선을 조합하고 안쪽 윤곽선을 조정하고 바깥쪽 선 너비를 최대로 늘려 효과를 극대화하는 것을 잊지 마세요.

사용자 지정 룩을 위한 레이어링: 진정한 마법은 스타일을 결합할 때 일어납니다. 깔끔한 아웃라인, 깊이감을 더하는 AO, 사실적인 베이스 등 별도의 패스를 내보내고 포스트 프로덕션에서 레이어링할 수 있습니다. 이 워크플로는 무한한 가능성을 열어주며, 사용자 지정 주석을 추가하여 프레젠테이션에 적합한 독특하고 전문적인 다이어그램을 만들 수 있습니다.

5. 결론: D5 Render로 섹션 드로잉 마스터하기

함께 D5 Render, 를 사용하면 멋진 건축 단면도를 만드는 것이 그 어느 때보다 쉬워졌습니다. 정밀도, 역동적인 원근감, 사실감 등 원하는 것이 무엇이든, 손끝으로 사용할 수 있는 도구로 디자인을 돋보이게 하는 비주얼을 제작할 수 있습니다. 외부 플러그인 없이 원활하고 빠른 워크플로우만 있으면 됩니다.

건축 렌더링의 수준을 높일 준비가 되셨나요? 지금 바로 다음 팁으로 실험을 시작하세요. 를 클릭하고 이전과는 전혀 다른 방식으로 섹션 도면이 살아나는 것을 지켜보세요.
